L-vormige opening met dubbel stalen portaal

De opgave

Een L-vormige opening betekent dat er in twee richtingen dragend materiaal verdwijnt. De belasting komt daardoor niet vanuit één vlak, maar vanuit twee - en op het snijpunt komen beide bij elkaar.

Dat hoekpunt is het kritieke detail. Daar moet een constructie staan die belasting uit twee richtingen opneemt en gecombineerd afdraagt.

Onze aanpak

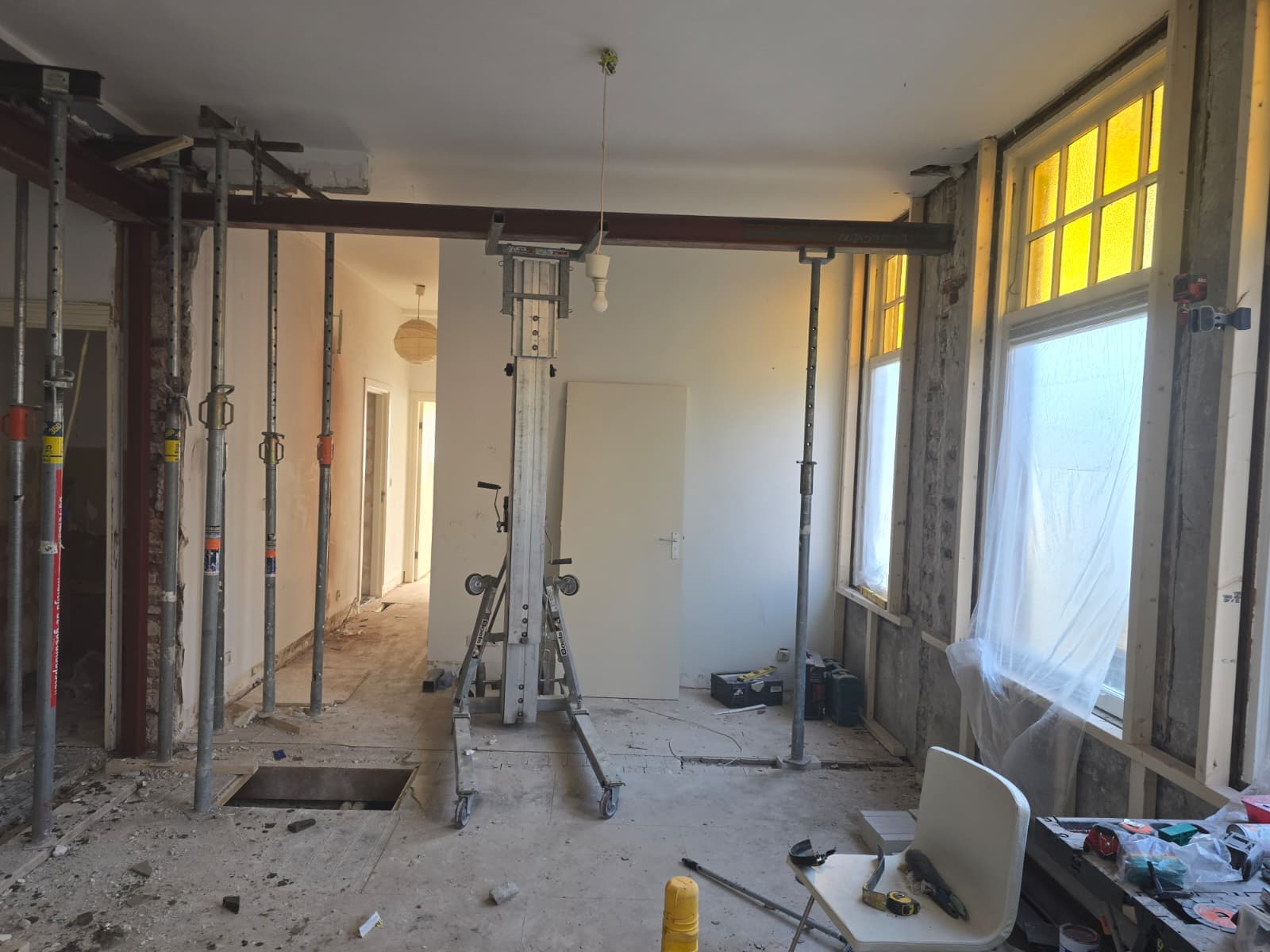

De onderstempeling is in beide richtingen aangebracht voordat er gesloopt werd, omdat er aan twee zijden draagvermogen wegviel.

Er is een dubbel portaal opgebouwd waarbij de twee constructielijnen op het hoekpunt op elkaar aansluiten. Die verbinding is uitgewerkt voordat er staal op de bouwplaats kwam.

Na het stellen is de constructie stapsgewijs belast door de stempels gefaseerd te ontlasten, zodat de zetting gecontroleerd verliep.

Resultaat

Een L-vormige doorgang met een draagconstructie die belasting uit twee richtingen opneemt.

Technisch een van de complexere doorbraken die wij uitvoeren, en representatief voor het niveau waarop wij constructief werk aankunnen.
